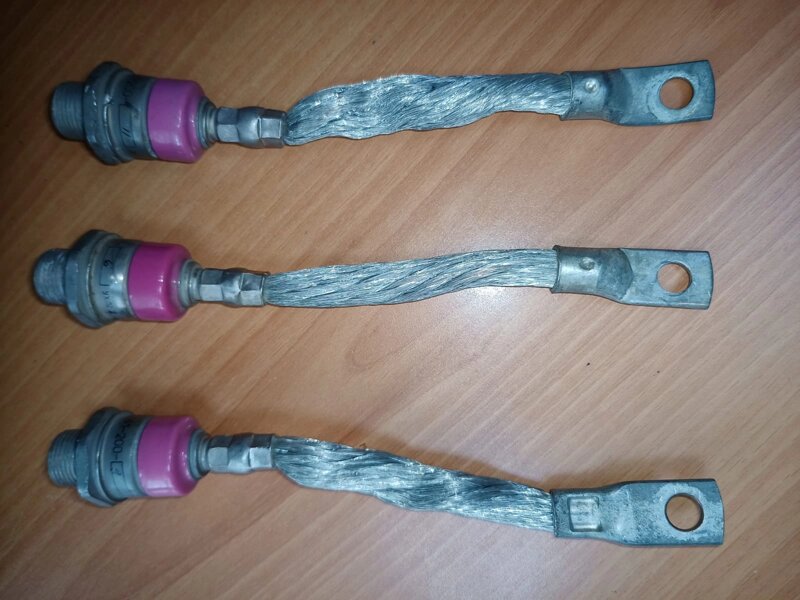

Диод Д 161-200-(6)(9)(11)
1 061 ₽
В наличии
Доставка
Показать все 5 способов доставки
Оплата
Показать все 5 способов оплаты
Характеристики
Код товара
СМ774654
Страна производства
Россия
Тип
выпрямитель
Назначение диода
выпрямительный
Состояние
новый
Описание
Д161-200-9

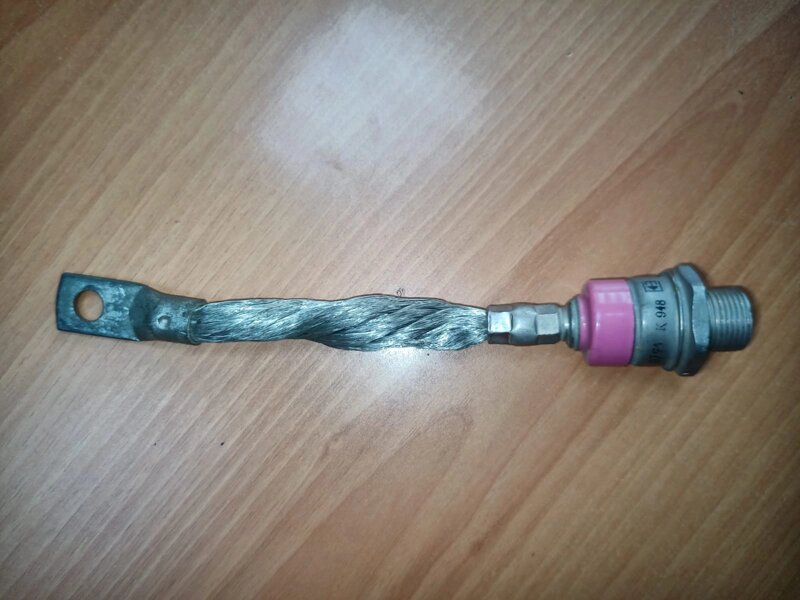

Диод Д161-200-9 полупроводниковый, низкочастотный, кремниевый, диффузионный, прямой полярности, штыревого исполнения с гибким выводом.
Предназначен для работы в электротехнических и радиоэлектронных устройствах общего назначения, а также полупроводниковых преобразователях электроэнергии.
Силовой диод Д161-200-9 используется в цепях постоянного и переменного тока частотой до 500 Гц и силе тока до 200 А.
Диод может иметь как прямую, так и обратную полярность.
У диодов прямой полярности анодом является корпус, а катодом - гибкий вывод.
У диодов обратной полярности (в обозначении добавляется буква Х) анодом является гибкий вывод.
Маркируются цифро-буквенным кодом, полярность выводов указывается на корпусе.
Тип корпуса: SD6.
Охлаждение воздушное естественное или принудительное.
Тип применяемого охладителя: О171-80, О371, О471, ОМ101.
Диод допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Диод Д161-200 выпускается в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69.
Допускает воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и многократных ударов длительностью 2-15 мс с ускорением 147 м/с2.

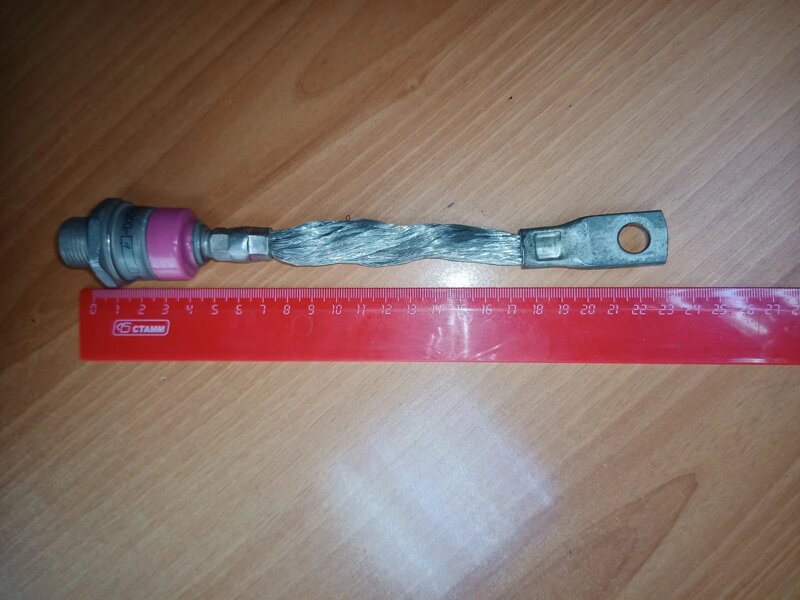

Габаритные размеры:
- общая длина - 240 мм;
- длина шпильки - 16 мм;
- резьба - М20х1,5.
Масса диода не более 265 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.058ТУ.
Зарубежные аналоги силовых диодов типа Д161-200: 1N1478, 1N3171-1N3177.

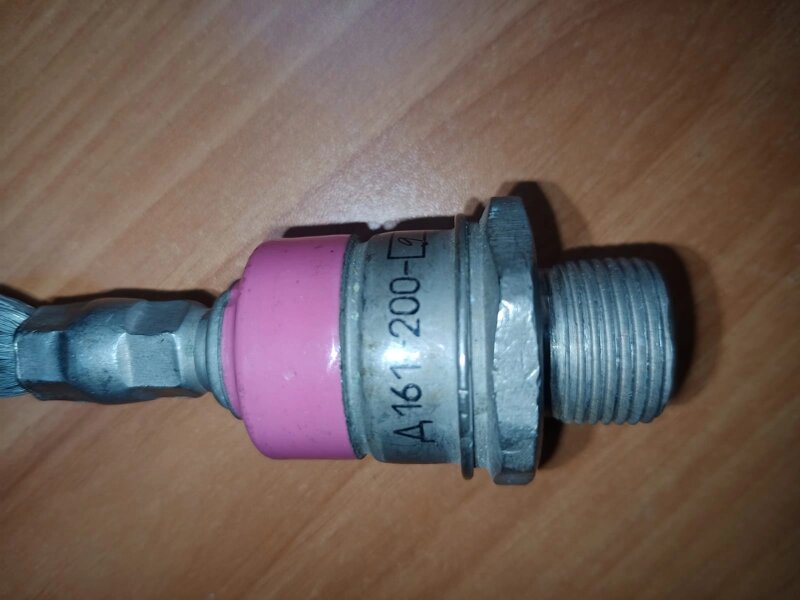

Расшифровка маркировки диода:
Д161-200-9
Д - диод выпрямительный;
1 - порядковый номер модификации конструкции (цифра от 1 до 9);
6 - кодировка размера корпуса под ключ для штыревых диодов (цифра от 1 до 7);
1 - обозначение конструктивного исполнения корпуса диода: 1 - штыревой с гибким выводом;
200 - максимально допустимый средний прямой ток, А;
9 - класс по обратному повторяющемуся напряжению.
Диод Д161-200-9 полупроводниковый, низкочастотный, кремниевый, диффузионный, прямой полярности, штыревого исполнения с гибким выводом.
Предназначен для работы в электротехнических и радиоэлектронных устройствах общего назначения, а также полупроводниковых преобразователях электроэнергии.
Силовой диод Д161-200-9 используется в цепях постоянного и переменного тока частотой до 500 Гц и силе тока до 200 А.
Диод может иметь как прямую, так и обратную полярность.
У диодов прямой полярности анодом является корпус, а катодом - гибкий вывод.
У диодов обратной полярности (в обозначении добавляется буква Х) анодом является гибкий вывод.
Маркируются цифро-буквенным кодом, полярность выводов указывается на корпусе.
Тип корпуса: SD6.
Охлаждение воздушное естественное или принудительное.
Тип применяемого охладителя: О171-80, О371, О471, ОМ101.
Диод допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Диод Д161-200 выпускается в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69.
Допускает воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и многократных ударов длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры:
- общая длина - 240 мм;
- длина шпильки - 16 мм;
- резьба - М20х1,5.
Масса диода не более 265 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.058ТУ.
Зарубежные аналоги силовых диодов типа Д161-200: 1N1478, 1N3171-1N3177.
Расшифровка маркировки диода:
Д161-200-9
Д - диод выпрямительный;
1 - порядковый номер модификации конструкции (цифра от 1 до 9);
6 - кодировка размера корпуса под ключ для штыревых диодов (цифра от 1 до 7);
1 - обозначение конструктивного исполнения корпуса диода: 1 - штыревой с гибким выводом;
200 - максимально допустимый средний прямой ток, А;
9 - класс по обратному повторяющемуся напряжению.
Технические характеристики силовых низкочастотных диодов Д161-200:
| Наименование диода | Предельные эксплуатационные параметры диодов | Значения электрических характеристик диодов | Tj | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IF(AV) | URRM | URSM | URWM | UR | IFRMS | IFSM | IRRM | UFM | UTO | i2t | rT | trr | Qrr | Rthjc | ||
| А | В | В | В | В | А | кА | мА | В | В | кА2с | мОм | мкс | мкКл | °С/Вт | °C | |
| Д161-200-3 | 200 | 300 | 340 | 240 | 180 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-4 | 200 | 400 | 450 | 320 | 240 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-5 | 200 | 500 | 560 | 400 | 300 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-6 | 200 | 600 | 670 | 480 | 360 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-7 | 200 | 700 | 800 | 560 | 420 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-8 | 200 | 800 | 900 | 640 | 480 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-9 | 200 | 900 | 1000 | 720 | 540 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-10 | 200 | 1000 | 1100 | 800 | 600 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-11 | 200 | 1100 | 1200 | 880 | 660 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-12 | 200 | 1200 | 1300 | 960 | 720 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-13 | 200 | 1300 | 1450 | 1040 | 780 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-14 | 200 | 1400 | 1500 | 1120 | 840 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-15 | 200 | 1500 | 1650 | 1200 | 900 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-16 | 200 | 1600 | 1700 | 1280 | 960 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-17 | 200 | 1700 | 1800 | 1360 | 1020 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
| Д161-200-18 | 200 | 1800 | 1900 | 1440 | 1080 | 314 | 7,0 | 40,0 | 1,35 | 0,85 | 151 | 0,74 | 20,0 | 400 | 0,13 | -60…+190 |
Условные обозначения электрических параметров силовых диодов:
• IF(AV) - Максимально допустимый средний прямой ток.
• URRM - Повторяющееся импульсное обратное напряжение.
• URSM - Неповторяющееся импульсное обратное напряжение.
• URWM - Импульсное рабочее обратное напряжение.
• UR - Постоянное обратное напряжение.
• IFRMS - Максимально допустимый действующий прямой ток.
• IFSM - Ударный прямой ток.
• IRRM - Повторяющийся импульсный обратный ток.
• UFM - Импульсное прямое напряжение.
• UTO - Пороговое напряжение диода.
• i2t - Защитный показатель.
• rT - Динамическое сопротивление.
• trr - Время обратного восстановления.
• Qrr - Заряд обратного восстановления.
• Rthjc - Тепловое сопротивление переход-корпус диода.
• Tj - Температура перехода диода.
